PicoFlow jest systemem pomiarowym opracowanym specjalnie w celu pomiaru ilości materiałów stałych transportowanych pneumatycznie.
• Jest on stosowany w przypadku bardzo małych stosunków materiały stałe / powietrze.
• Intruzywny czujnik wykonano z masywnej stali szlachetnej. Został on dodatkowo pokryty warstwą
ceramiczną.
• Czujnik działa na zasadzie elektrodynamicznej. Każda cząsteczka przepływająca wokół
sondy wytwarza sygnał ładunku. Suma wszystkich poszczególnych sygnałów jest czasowo
proporcjonalna do ilości materiałów stałych.
• Miejsce pomiaru składa się z jednego czujnika i z jednej jednostki analizującej.

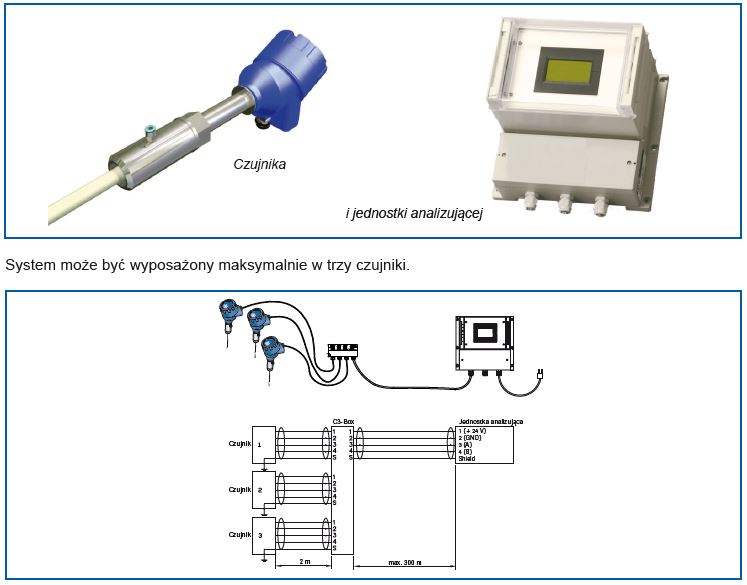

Układ pomiarowy PicoFlow składa się z:
Montaż i instalacja
- Typowe części składowe miejsca pomiaru:
– Obudowa polowa lub szyna montażowa jednostki analizującej
– Uchwyt czujnika z przyłączem powietrza przepłukującego do przyspawania do przewodu rurowego
wraz z korkami zamykającymi
– Czujnik
– Instrukcja montażu - Wymagane środki pomocnicze
– Ø 27 mm – metalowe wiertło
– 36 mm – klucz płaski do sześciokąta czujnika
- Montaż czujnika
Podczas montażu czujnika należy postępować w następujący sposób:
– Ustalić miejsce pomiaru na rurze. Przy poziomych lub ukośnych przewodach rurowych montaż
powinien następować od góry.
– Długość specjalna powinna wynosić co najmniej połowę średnicy. Maksymalna długość specjalna
wynosi 450 mm.
– Odległości obowiązują dla pionowego i poziomego położenia montażowego.

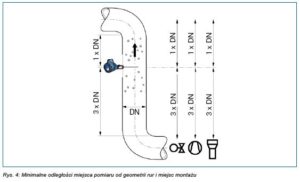

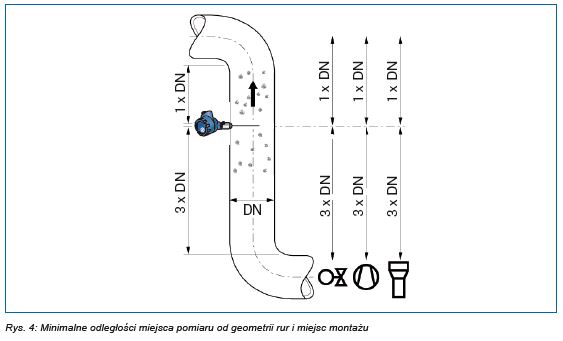

– Zwracać uwagę na wymaganą odległość od zaworów, kolanek, dmuchaw i dozowników
celkowych, a także odległości innych króćców pomiarowych, takich jak czujniki ciśnienia i
temperatury itp., do miejsca pomiaru.
