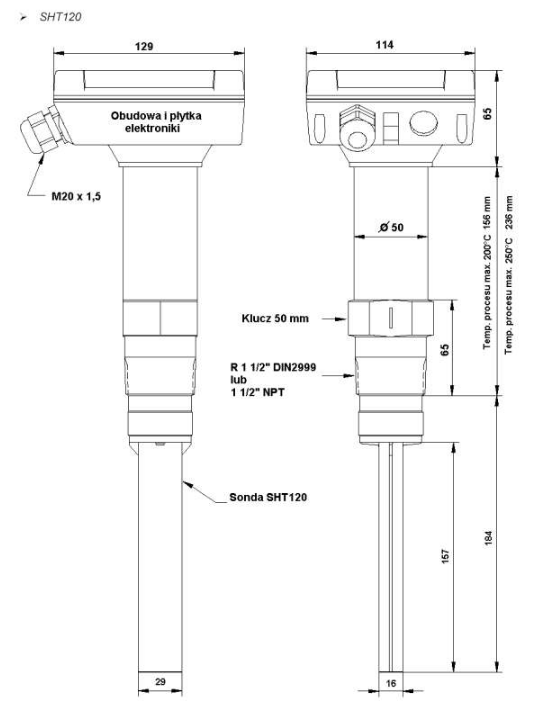

Czujnik SHT 120 jest czujnikiem wibracyjnym pobudzanym piezoelektrycznie, wykrywającym poziomy max. i min. w zbiornikach, silosach i zasobnikach wypełnionych materiałami sypkimi i granulowanymi.
Przyrząd ten może być wykorzystywany do realizacji zabezpieczeń od przepełnienia oraz jako czujnik alarmowy od poziomu maksymalnego, minimalnego i pośredniego. Nowo opracowany układ piezoelektryczny pozwala na pracę czujnika w zakresie temperatur do 250°C.
| Parametr | Wartość |
|---|---|
| Obudowa | Odlew aluminiowy ( opcja - malow a- ny proszkowo ) IP66 i IP67. 1 dławik kablowy M20x1,5 ( opcja - drugi dławik kablowy |
| Zasilanie | Szeroki zakres napięć: 20 - 250V AC/DC |
| Zużycie mocy | 3 VA |
| Przekaźnik | 1 zestyk przełączny, beznapięciowy SPDT ( opcja DPDT ). AC max. 250V 8A, 2000VA, cos =1. DC max. 24V - 8A lub 48V - 1,5A Min. 24V 100 mA |
| Zwłoka czasowa | 1 sek. od zaniku wibracji, 2-5 sek. do powrotu wibracji |
| Sonda | S tal nierdzewna 1.4301 / AISI 304 gwint 1 1/2” DIN 2999 lub 1 1/2” NPT. Częst. rezonansowa 285 Hz. Max. siła pionowa na końcu ostrza: 1000N. Max. siła pozioma na końcu ostrza: 150N |
| Wskazania | Przekaźnik: Czerwona dioda LED na płytce druk. Opcja: Widoczn a z zewnatrz dioda LED. Zasilanie: Żółta dioda LED na płytce drukowanej |
| Min. gęstość materiału | 20 g/l. |
| Max. granulacja | 40 mm |
| Max. ciśnienie w zbiorniku | 10 bar |
| Temp. zewnętr z- na (elektroniki) | - 20 do + 60 °C |
| Temperatura procesu | - 20 do + 250 °C |
| CE | Dyrektywa EMC 89/336/EEC, Dyrektywa LVD 73/23/EEC |
Sygnał z układu elektronicznego SHT120 pobudza ostrze czujnika do wibracji na swojej częstotliwości rezonansowej 285Hz. Gdy materiał pokryje ostrze czujnika wibracje gasną. Stan ten jest wykrywany przez układ elektroniczny i powoduje zmianę stanu przekaźnika. Gdy ostrze uwolni się od materiału wibracje powracają a przekaźnik zmienia spowrotem swój stan na poprzedni.
